Peraktek menggunakan software

Kelompok : - Hidayatul Mukhlisin       (12183635)

                    - Restu Gusti Pratama       (12183403)

                    - Adhitya Saepudin           (12183444)

                    - Rizky Ramadhan            (12183949)

                    - Maghazi Zidane              (12184712)



Artikel ini akan membahas tentang Peraktek konfigurasi dasar switch CISCO dengan tujuan untuk mengenal sintaX CLI (Command Line Interfaces) pada Cisco IOS (Internetwork Operating System). Konfigurasi bisa dilakukan secara simulasi pada Cisco Packet Tracer ataupun GNS3.



Peraktek kali ini, saya akan memperaktekan :

• -     Konfigurasi hostname
• -     Secure Access : Mengamankan akses privileged EXEC dan user EXEC

·         line console : nama sendiri

·         line virtual terminal : nama sendiri

·         melakukan enkripsi password

·         dan memberi nama banner/Banner MOTD : “Belajar Cisco Switch”

• -     Simpan konfigurasi

1. Untuk yang pertama yang perlu dilakukan ialah memasukan End Device – Switch – Connections.

lalu sambungkan End Device dan Switch menggunakan Connections "Consol".

Tambahkan teks

Untuk menyambungkannya sendiri cukup mudah :

-klik switch lalu pilih consol, maka akan muncul garis biru.

-arahkan garis biru ke PC0, lalu klik PC0 dan pilih RS 232.

2. Doubel klik untuk PC0 yang akan di konfigurasi, lalu pilih desktop. Dan klik Terminal.

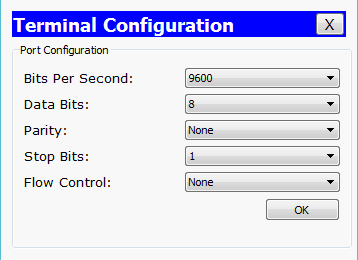

3. jika sudah klik terminal maka akan mucul tampilan seperti ini, langsung saja klik ok

3. Pada router/switch yang belum dikonfigurasi maka akan muncul prompt router> atau switch> yang menandakan saat ini berada pada modus operasi user EXEC. Untuk memulai konfigurasi, tekan enter lalu  ketikkan "enable" dan enter.

Maka saat ini sudah memasuki modus operasi privilege EXEC, konfigurasi ini biasanya dilakukan pada modus global configuration dimana maksudnya konfigurasi ini berlaku secara keseluruhan, untuk beralih ke modus global configuration, perintahnya yaitu :

Switch# configure terminal.

A. Hostname

Fungsi dari Hostname itu sendiri ialah memberi nama untuk router atau switch yang di gunakan. Nama host juga memungkinkan perangkat untuk diidentifkasi oleh

Administrator jaringan

Untuk syntaxnya seperti berikut :

“  switch(config)#hostname (nama yang diinginkan)  ”



Contoh switch(config)#hostname 12-Hidayatul-Mukhlisin

Maka hasilnya akan seperti ini :

B. Secure Acces

Fungsinya untuk mengamankan akses privileged EXEC dan user EXEC. dan terbagi menjadi 3

Untuk secure acces kita harus membuat :

• -          Line console
• -          Line virtual terminal
• -          Dan enable secret
• -          Lalu memberikan Banner MOTD



I . Line Consol

Fungsi dari perintah ini yaitu untuk mengaktifkan password pada line console, sehingga hanya orang yang mengetahui password saja yang bisa mengakses router/switch melalui line console.

Syntaxnya sebagai berikut :

12-Hidayatul-Mukhlisin(config-line)#line console 0

12-Hidayatul-Mukhlisin(config-line)#password (masukkan password)

12-Hidayatul-Mukhlisin(config-line)#login

12-Hidayatul-Mukhlisin(config-line)#exit (untuk kembali ke modus privilege EXEC).

 disini saya menggunakan nama lengkap saya sebagai password

II. Line Virtual Terminal

Fungsi dari perintah ini yaitu untuk mengaktifkan password pada line console, sehingga hanya orang yang mengetahui password saja yang bisa mengakses router/switch melalui line console.

 Syntaxnya sebagai berikut :

12-Hidayatul-Mukhlisin(config)#line vty 0 15

12-Hidayatul-Mukhlisin(config)#password (masukkan password)

12-Hidayatul-Mukhlisin(config)#login

12-Hidayatul-Mukhlisin(config)#exit (untuk kembali ke modus privilege EXEC)

 disini saya menggunakan nama lengkap saya sebagai password

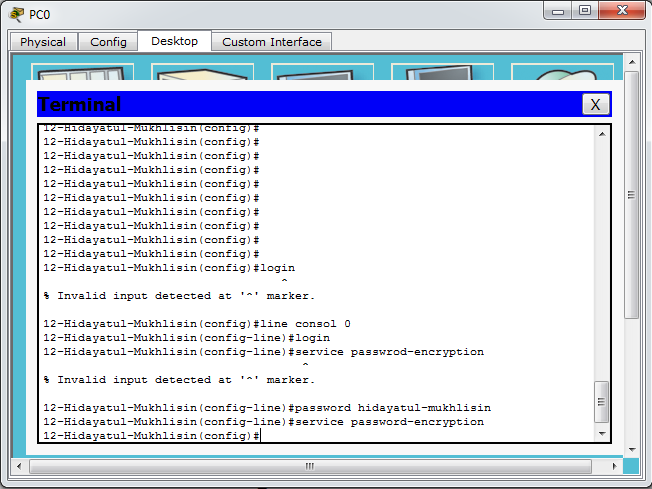

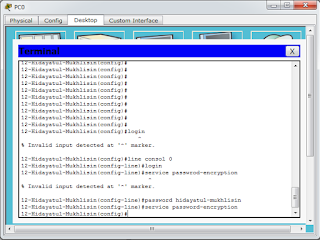

III. Mengenkrisripkan Password



Untuk mengenkripsi pastikan berada didalam line consol atau line virtual

Syntaxnya sebagai berikut :

“12-Hidayatul-Mukhlisin(config)#service password-encryption”

IV. Memberikan Banner MOTD

Fungsi dari perintah ini yaitu memberikan kata peringatan ketika seorang user mencoba mengakses router/switch dengan password yang salah.

Syntaxnya sebagai berikut :

“12-Hidayatul-Mukhlisin(config)#banner motd”####” -> kata yg ingin digunakan”



12-Hidayatul-Mukhlisin(config)#banner motd”Belajar CISCO switch”

C. Simpan Konfigurasi

Bisa menggunakan syntax seperti berikut :



12-Hidayatul-Mukhlisin#copy running-config startup-config

lalu akan muncul

tulisan destination filename [startup-config]? – disini kita tekan enter saja

lalu menuliskan

12-Hidayatul-Mukhlisin#write dan akan muncul building configuration… - disini tekan enter saja

note : jika ada kesalahan atau kekurangan silahkan beritahu saya di kolom komentar!, terima kasih
